高壓直流接觸器DHC100主要特征
·100A 觸點切換能力，小巧的體積；
·具有一組橋式常開觸點，觸點回路有“+”、“-”極性；
·采用陶瓷釬焊技術，觸頭部分密封充有氫氣， 觸頭不會氧化，能快速切斷在直流高壓；
·應用范圍：電信通信設備、太陽能系統，工程機械、 電瓶車、電動汽車、充電樁、火車、船舶、 不間斷電源等電控系統；
高壓直流接觸器DHC100性能參數
| 觸點參數 | 觸點形式 | 1H（SPST-NO） | |||
| 額定負載電流 | 100A | ||||
| 最小適用負載(阻性負載) | 1A/12VDC | ||||
| 最大切斷電流 | 1000A（300VDC）1 次 | ||||
| 最大切換電壓 | 1000VDC | ||||
| 接觸壓降（初始） | ≤60mV@100A | ||||
| 載流能力 | 100A: 持續 | ||||
| 120A：2h | |||||
| 200A：10min | |||||
| 400A: 2min | |||||
| 600A: 30s | |||||
| 電氣性能 | 絕緣電阻 | 100MΩ以上（1000VDC） | |||
| 介質耐壓 | 斷開觸點間 | 3000VAC 1min | |||
| 觸點與線圈間 | 4000VAC 1min | ||||
| 動作時間（20℃額定電壓下） | ≤30ms （不含回跳時間） | ||||
| 釋放時間（20℃額定電壓下） | ≤10ms | ||||
| 回跳時間（20℃額定電壓下） | ≤5ms | ||||
| 耐沖擊 | 穩定性 | 正弦半波脈沖：11ms | ON 時： 196m/s2（20G 以上） | ||
| 檢測時間：10μs | OFF 時：98 m/s2（10G 以上） | ||||
| 強度 | 正弦半波脈沖：6ms | 590 m/s2（50G 以上） | |||
| 耐振動 | 10Hz~500Hz 49 m/s2（5G 以上） | ||||
| 壽命 | 電氣壽命 | 100A 450VDC | 6000 次以上 | ||
| 100A 750VDC | 1000 次以上 | ||||
| 機械壽命 | 20 萬次以上 | ||||
| 使用條件 | 使用環境、運輸、存儲環境 | 溫度-40℃~+85℃ | |||
| 濕度 5%~85%RH（無結冰、凝露） | |||||
| 產品安裝方式 | 任意 | ||||
| 重量 | 400g | ||||
注：（a）：在環境溫度下，導線截面積≥40mm2下測得
（b）：除特別說明外，電氣壽命通斷比為 1s:9s
線圈額定參數（20℃）
| 線圈額定 電壓 | 動作電壓 | 釋放電壓 | 最大工作電 壓 | 額定電流（±10%） | 額定線圈功耗 |
| 12V DC | ≤9V DC | ≥1V DC | 16V DC | 0.375A | 4.5W |
| 24V DC | ≤18V DC | ≥2V DC | 32V DC | 0.188A | 4.5W |

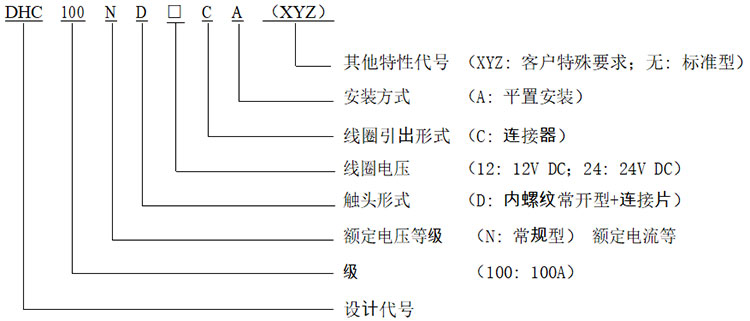

產品型號釋義

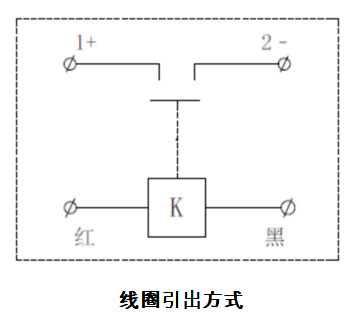

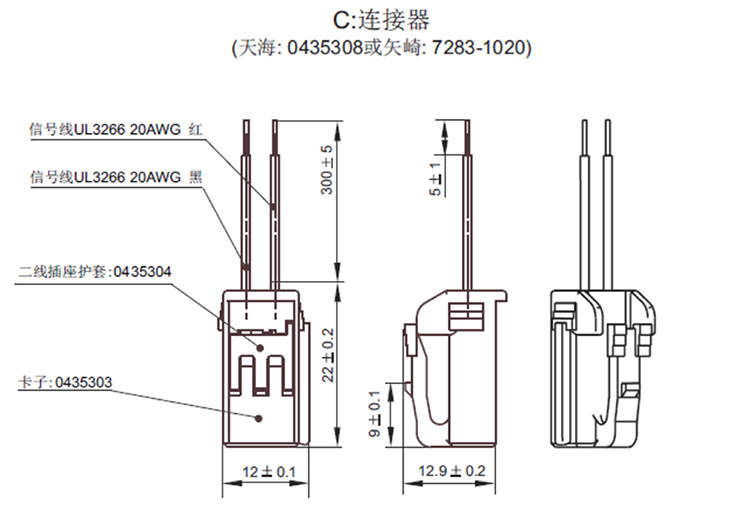

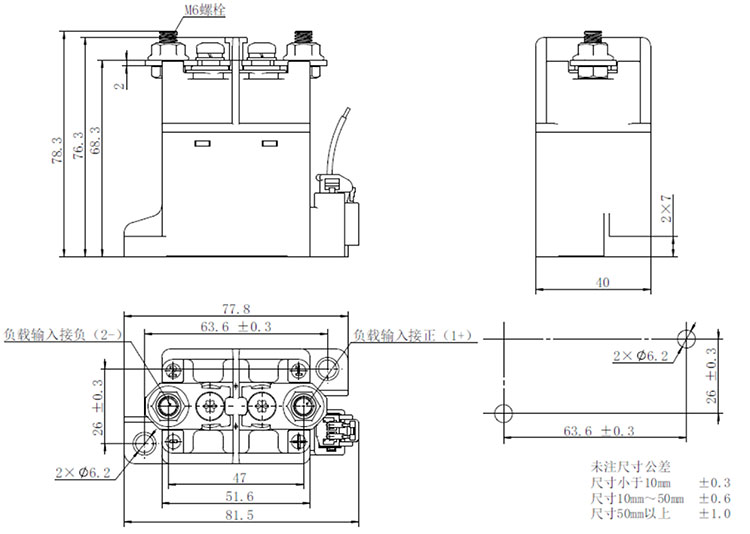

外形尺寸圖、接線圖
注：
1、產品主觸頭按接線柱旁邊標示“1+”的連接負載“+”端，接線柱旁邊的標示“2-”的連接負載 “-”端

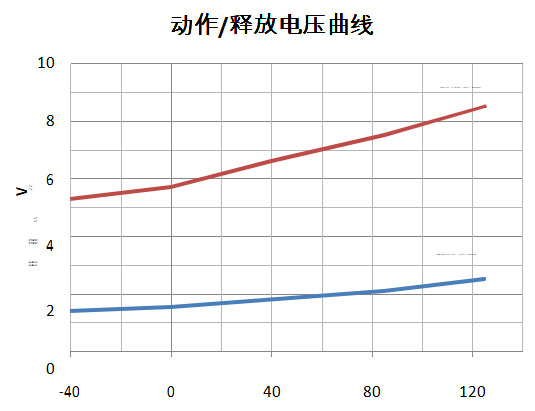

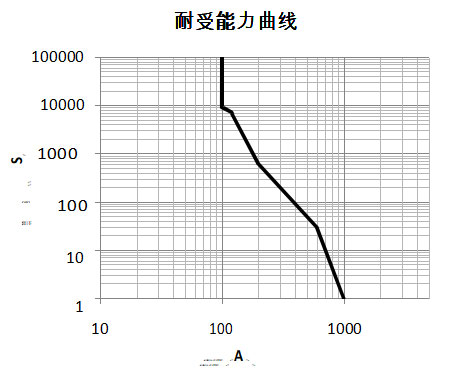

參考曲線圖
注：以上數據在環境溫度為 85℃，導線截面積≥40mm2條件下測得。數據僅作參考，請勿直接用于選擇熔斷器
注：以上數據為隨機抽取線圈電壓為 12VDC 產品測得，數據僅供參考(試驗品數量:n=3)
注意事項
1、本接觸器為直流高壓開閉裝置，在最終故障狀態下，有可能出現不通斷的情況，一旦發生不能 切斷，可能導致異常發熱現象及煙霧，火災等事故。因此，請避免規格以上的操作使用（包括但 不限于線圈額定，負載額定以及電氣壽命等）；應采用在緊急情況下可及時切斷電流負載的電路； 為確保安全，應定期更換部件。
2、本接觸器負載連接端及線圈連接端有極性區別，請務必按照產品表面的標識正確安裝使用， 將端子連接到相反方向時，本規格書中承諾的電氣特性將不能獲得保障。
3、觸點額定值均為阻性負載時的數值。使用L/R≥1ms的感性負載（L負載）的情況下，請與感 性負載并行采取浪涌吸收措施。未采取措施的情況下，可能會造成電氣壽命下降、發生切斷不良。
4、本產品內置線圈抑制反向電動勢電路，不需要浪涌抑制裝置。進行動作電壓測試時，不能使 電壓緩慢上升，請通過快速上升沿（階躍式供電方式）對產品線圈驅動，否則接觸器會不動作。 本產品在接通后約0.2s后會進行線圈電流的自動切換，＜0.2s的重復通斷操作會引發接觸器故障。
5、嚴禁將接觸器長時間置于超過產品使用溫度范圍（-40℃~+85℃）的環境中。
6、請避免在強磁界（變壓器、磁鐵的周圍）和發熱物體的附近安裝。
7、為防止出現松動，接觸器安裝時請正確使用墊圈。接觸器安裝處請使用M6螺釘，螺釘鎖緊扭 矩請控制在3N.m~4N.m；負載端的M8安裝螺母鎖緊扭矩請控制在9N.m~11N.m。在扭矩超過范圍 的情況下，產品可能遭到破損。
8、請避免在引出端上粘附油脂等異物，請使用60mm2以上規格的連接導線，否則有可能會造成 引出端部分的異常發熱。
9、對連接器端進行連接時，請使用指定配合的連接器。
10、在接觸器墜落的情況下，原則上請不要再使用。
