高壓直流接觸器DHC350P主要特征
型號: DHC350P
觸點形式: 1H（SPST-NO）
輔助觸點形式: 1NO
輔助觸點最小負載: 6VDC/ 0.1A
額定負載電流: 350A
最小適用負載(阻性負載): 1A/12VDC
最大切斷電流: 2500A（800VDC）1 次
高壓直流接觸器DHC350P性能參數
型號 | DHC350P | ||
觸點參數 | 觸點形式 | 1H（SPST-NO） | |
輔助觸點形式 | 1NO | ||
輔助觸點最小負載 | 6VDC/ 0.1A | ||
額定負載電流 | 350A | ||
最小適用負載(阻性負載) | 1A/12VDC | ||
最大切斷電流 | 2500A（800VDC）1 次 | ||
最大切換電壓 | 1500VDC | ||
接觸壓降（初始） | ≤6mV@20A | ||
載流能力 導線截面積≥120mm2 | 350A :持續 | ||
750A：15min | |||
900A:120s | |||
8000A:5ms | |||
耐沖擊 | 穩定性 | 正弦半波脈沖：11ms 檢測時間：10μs | ON 時： 196m/s2（＞20G ） |
OFF 時：98 m/s2（＞10G ） | |||
強度 | 正弦半波脈沖：6ms | 490 m/s2（＞50G） | |
耐振動 | 10Hz～500Hz 49 m/s2（＞5G ） | ||
產品安裝方式 | 任意 | ||
線圈額定參數（20℃）
線圈額定 電壓 | 動作電壓 | 釋放電壓 | 最大工作 電壓 | 額定電流 （±10%） | 額定線圈功耗 |
12VDC | ≤8VDC | ≥4.5VDC | 16VDC | 接通時：4.2A 保持時：0.42A | 接通時：50W(0.2s 接通) 保持時：5W |
24VDC | ≤16VDC | ≥9VDC | 32VDC | 接通時：2.1A 保持時：0.21A | 接通時：50W(0.2s 接通) 保持時：5W |

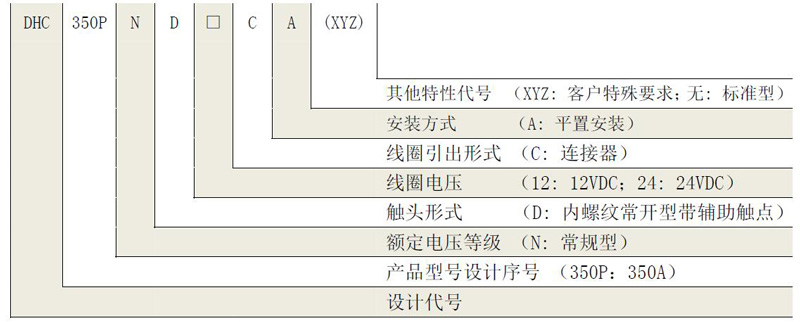

★ 訂貨標記示例

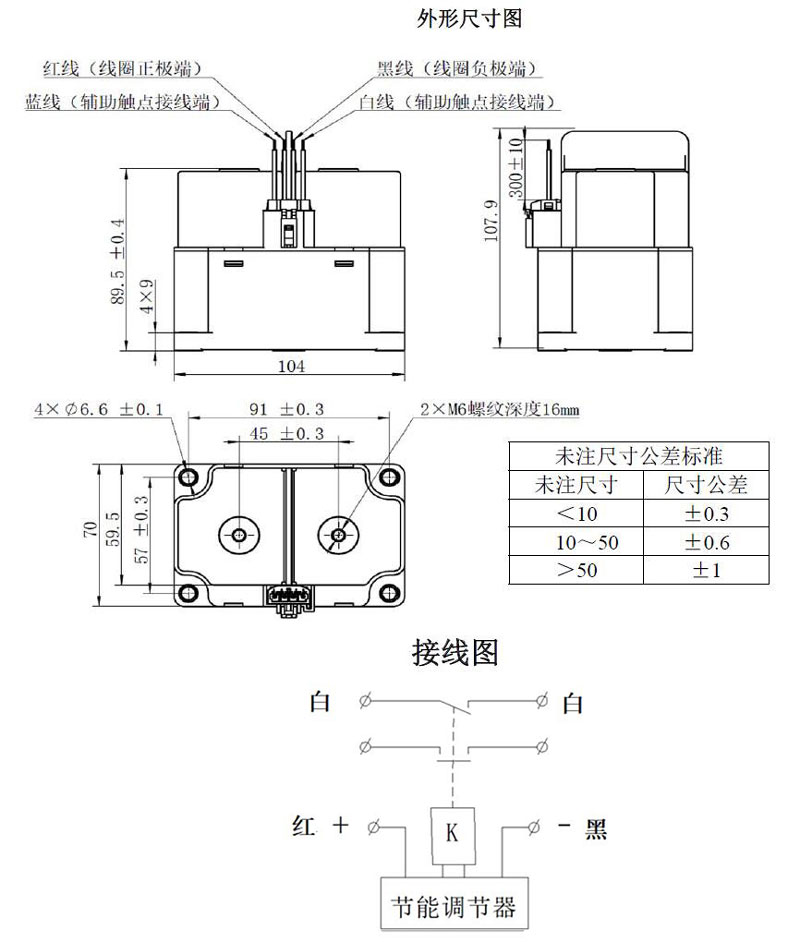

■外形尺寸圖、接線圖
注：產品主觸頭無極性；線圈紅線接正極，黑線接負極；輔助觸點無極性接白線。

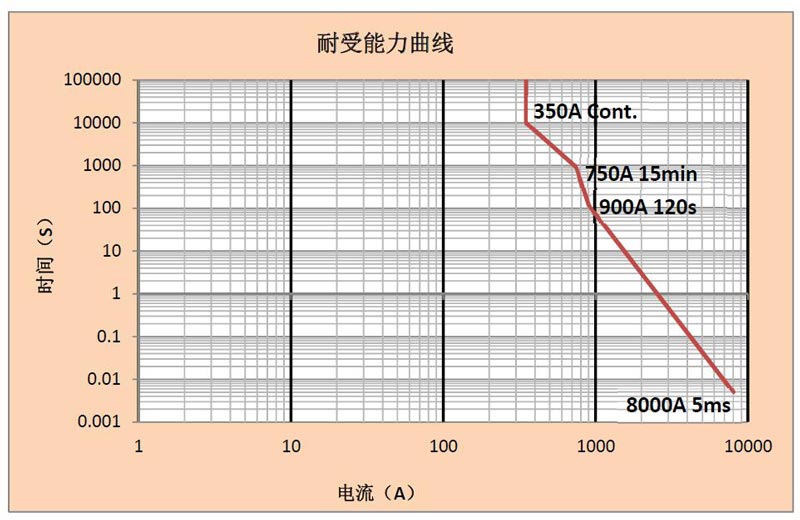

■電流耐受能力曲線
注：以上數據在環境溫度為 85℃，導線截面積≥120mm2條件下測得。數據僅作參考，請勿直接用于選擇熔斷器。

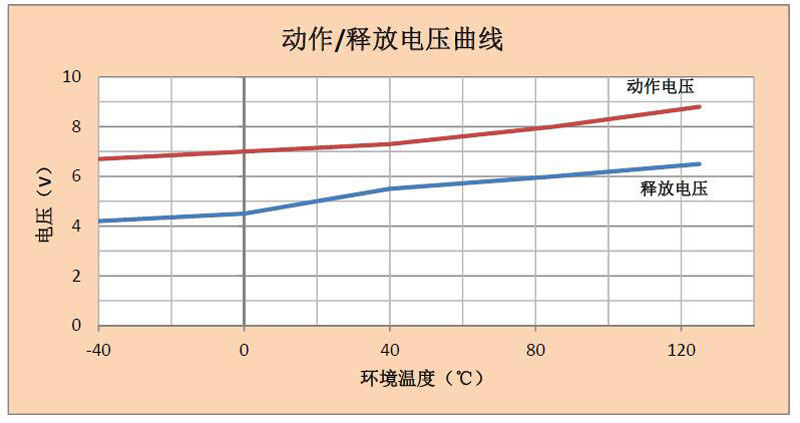

注：以上數據為隨機抽取線圈電壓為 12VDC 產品測得，數據僅供參考(試驗品數量:n=3)
